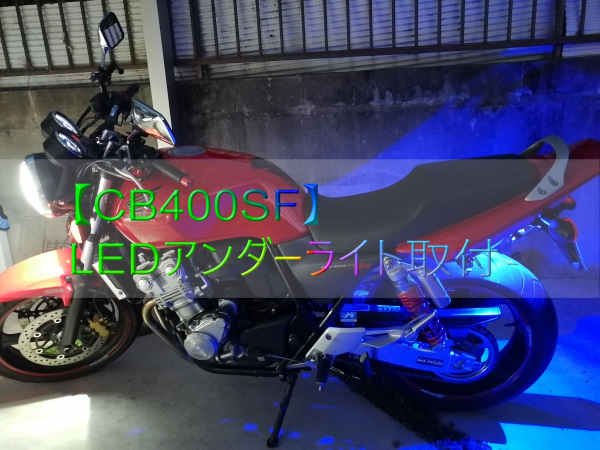

【CB400SF】LEDアンダーライト取付

CB400SFのリアのタイヤハウスにLEDをアンダーライトを取付けてみました。被視認性があがるので追突される可能性は減るはず！ちなみに取付したのはLEDテープじゃなくてバルブです（LEDテープの記事はコチラ）。バルブを差し替えるだけでアレンジできるので、楽しめそうです。それでは、取付方法を説明していきます(^▽^)/

必要なもの

（注）下の項目でリンクになっているのは、今回使用した商品のamazonリンクです。

• T10 防水ソケット　2ヶ
• T10 LEDバルブ　2ヶ
• 防水ソケット固定用アルミブラケット　2ヶ　←自作しました
• 面ファスナー
• 配線コード（赤）
• 配線コード（黒）
• ギボシ端子セット
• 電源分岐ハーネス　２ヶ

必要な工具

• 六角レンチ5mm
• 六角レンチ6ｍｍ
• 電工ペンチ

手順

リアカウル取り外し

シートを外して、リアカウルを取り外していきます。
まず、写真の赤丸のボルトを外します。年式によって、グラブレールの形状が異なりますが、ボルト数は同じです。グラブレールにボルトキャップがついてるので、マイナスドライバー等でこじって外します。グラブレール側は6mmの六角レンチで外し、それ以外は5mmの六角レンチで外します。グラブレールのボルトは、ネジが固着してたのか、L字の小さな六角レンチでは回せずあせりました(;’∀’)で、T字レンチに六角ソケットを刺して回せば外れました(* ´ㅁ`*)=3グラブレールはボルトを外せば取れますので、落下させないよう注意してください。グラブレールは、外れたら横によけておいてください。

次にリアカウル下にあるトリムクリップを外します。ラジオペンチで中の輪を引っ張ればロックが外れるので、全体をラジオペンチでこじりながら引っ張れば、外れます。トリムクリップはプラスチックなので、壊れやすいです。弱い力で優しく引っ張るようにしてください。
これで、リアカウルを固定しているボルト類はありません。リアカウルを割らないように少し左右に広げながら外します。カウルが部品に引っかからないよう、目視で確認しながら慎重に外します。

最後に左後方の白いコネクターの接続を外せば、リアカウルを本体から切り離せます。白いコネクターは、ツメがストッパーになっているので引き上げれば、抜けるようになります。

配線をイメージして、配線類を準備する

リアのタイヤハウスの穴の付近にアンダーライトをブラケットで固定、穴から配線を上に出して、シート下で配線をACC電源まで接続します。今回、ACC電源はd-unitから取ることにしました。（d-unitの記事はこちら）

配線イメージです。図の一番右にあるLEDソケットにLEDバルブをつけて、ブラケットで下向きにLEDが照射されるよう設置し、アンダーライトにします。
しかし、ギボシだらけですねｗ一応、ギボシは電装品側のプラスがオス、マイナスがメスとのルールがありますが、既製品の電源分岐ハーネスを割り込ませたので、ルール違反も発生。気にせず作業しちゃいました。延長用配線は0.75sqの配線を使いました（使用電力からすると、0.75sqも必要ないですが、強度的に太いの使いました）。ギボシは防水じゃないので、カバーと配線を覆うように絶縁テープを巻き付けて、簡易防水しておきました。ちなみに、配線イメージにあるon/offスイッチとその下の分岐ハーネスは、計画のみで、今回は設置してません(;’∀’)

ブラケット固定

ブラケット固定の前に少し説明。今回、ブラケットはアルミ板で自作しました（自作の記事は、後日アップします）。幅3cm長さ7.5cm厚み2ｍｍのアルミ板を3cmのところで、90度折り曲げて、3cmの方の中央に、直径約1.2cmの穴をあけました。穴のサイズは、T10防水ソケットがピッタリはまる大きさにする必要があるので、リーマーで少し穴を広げては、ソケットをつける作業を繰り返しました。この方法しか思いつかなかったので、地道にやりました。

それでは、作業再開です。写真の赤丸の位置にブラケットを固定するので、シリコンオフで脱脂してから、面ファスナーメスを3cm程度切って、車体につけます。面ファスナーなので、位置も大雑把で取付しました。左右同じように作業します。

ブラケット側も、 面ファスナーオスを3cm程度切って、 貼り付けます。

配線

メインキーをOFFにしてから、配線イメージどおり、配線していきます。ブラケットにT10防水ソケットとLEDバルブを取り付けて、タイヤハウスの穴からソケットの配線を上にだします。あとは、電源までの配線を行います。全部接続したのがコチラです。（ブラケットに面ファスナーがついてないですが、ついてるつもり、ブラケットもタイヤハウス内にあるつもりで見てください(;’∀’)）

配線が完了したので、LEDが光るかチェックします。いざ、メインキーをON!!!!!!、、、、

無事点灯しました！！！点かない場合は、LEDバルブの差し込みが逆の可能性があるので、修正すれば点くはず。

リアカウル取付

逆手順でリアカウルを取り付けます。白いコネクタを接続し、カウルをかぶせたら、車体後方から眺めて、隙間がないか確認してください。隙間があったら、カウルを左右に揺さぶるといいです。隙間がなくきっちり被さったら、ボルトやトリムクリップを取り付けて完了です。お疲れさまでした！

まとめ

拡散タイプのLEDだとかなり広範囲を照射します。もう少し狭い範囲が好みだったので、今後変えるかもしれません。今回、作業以外で注意したのは、保安基準を守ることでした。横や後ろから光源が見えないことや他の標準灯火類と異なる色のLEDをチョイスする必要がありました。アレンジされる場合は、気を付けてくださいね。それではまた(^▽^)/
